   M6061R 4通道/2线制/热电阻输入/温度采集控制(mA输出)模块
  > 数据采集控制
  > 通信转换管理
  > 终端显示设备
  > 监控后台
  > 专用定制设备
  > 变频器
  > 配件






. 4通道隔离热电阻(2RTD)信号高精度采集.
. 4通道PID自整定控温输出(mA信号)，2通道告警输出(PNP信号).
. 输入隔离，高抗干扰性.
. 3种温度传感器输入(Pt100,Cu50,Ni120)，软参数更改输入型号.
. 标准RS485接口, MODBUS-RTU规约，无需编程可直接接触摸屏.
. mA连续输出控制型.


  . 主要技术指标 (@25℃，24VDC)


型号

M6061R

模拟量输入通道数

4

输入类型

2线制RTD

输入范围

30.1 ～ 450Ω （pt100全量程测量-200.0~850.0 ℃）

温度传感器类型

Pt100,Ni120,Cu50 (支持软参数切换型号)

模拟量输入隔离

有

输出通道数

4CH控温 + 2CH报警

输出类型

PID控温输出:mA

可编辑报警输出:PNP电压

输出驱动能力

PID控温输出:最大负载500 Ω (@24VDC)

报警输出:100mA（可直接驱动中继、固态）

输出过载保护

有

控温方式

ON/OFF,P,PI,PD,PID

通信

RS485，MODBUS-RTU

波特率 1200、2400、4800、9600、19200、38400、57600、115200
数据格式 8n1、8n2、8o1、8e1

电源

12 ～ 30VDC ，典型值24VDC

功耗

<1.5W (不含输出负载)

工作环境

温度

-15 ～ 65℃

湿度

35 ～ 85%(无凝露)

存储温度

-40 ～ 85℃


  . 产品尺寸及安装方式

并列安装

叠层安装

  . 同类产品对比


型号

输入类型

输入

通道

控温

输出

报警

输出

描述

M6001T

 mV,J/K/T/E/S/B 4 4 2

4通道标准热电偶输入测控温

M6001R

 2RTD,mV,J/K/T/E/S/B 4 4 2

4通道2线制热电阻输入测控温

M6002

 3RTD,Ω,Pt100/Cu50/Ni120
 3 3 3

3通道3线制热电阻输入测控温

M6061T

 mV,J/K/T/E/S/B 4 4 2

标准4~20mA控温信号输出(调压控温)

M6061R

 2RTD,Ω,Pt100/Cu50/Ni120
 4 4 2

标准4~20mA控温信号输出(调压控温)

M6032T

 mV,J/K/T/E/S/B 8 --- ---

8通道标准热电偶测温

M6032R

 2RTD,Ω,Pt100/Cu50/Ni120
 8 --- ---

8通道2线制热电阻测温

M6033

 3RTD,Ω,Pt100/Cu50/Ni120
 5 --- ---

5通道3线制热电阻测温

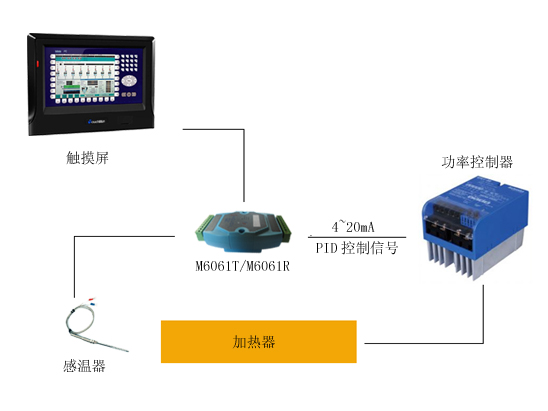

  . 应用
