原创.基于ModbusRTU协议的温度模块与触摸屏的连接

1、

概述

MODBUS-RTU 协议是目前工业控制中最常用的规约标准，实际应用领域广泛；市面上的触摸屏大多数都支持此规约，以该协议为基础组成的测控系统具有较高的兼容性，是快速组成各种测控系统的优选协议方案（特别是所用设备品种繁多的场合）。

M6000系列测控、I/O模块全线支持标准MODBUS-RTU，本文以此为例讲述支持标准MODBUS-RTU协议的设备与触摸屏之间的连接及其注意事项，希望能对您有所帮助！

2、

硬置M6000模块

按照对应的产品说明书连接模块，并使用 MMSF 软件执行对模块通信地址、波特率、规约等通信相关参数的设置。

3、

配置触摸屏

本文以 TH765 触摸屏为例，其他触摸屏设置方法请参见相关厂家的使用说明。

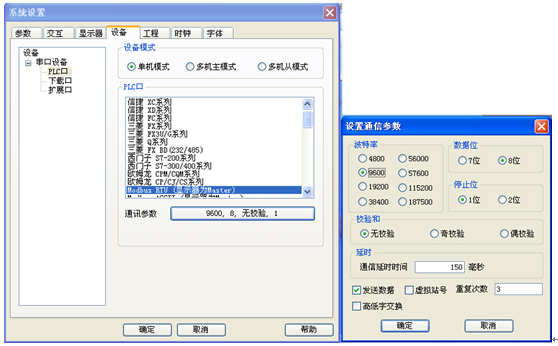

主要涉及的参数：

• 通信规约选择MODBUS-RTU（显示器为Master）.

• 波特率，与模块所设波特率一致.

• 数据位，8位.

• 停止位，1位.

• 校验和，无校验.

• 通信延时，一般建议设为300mS.

4、

在触摸屏上建立监控对象

以M6032T[8通道热电偶型温度采集模块]为例，监控第7通道输入的温度值。

•	根据 M6032T 使用说明书中的数据信息表查得，其温度值存放的寄存器地址为D2～D9 ，
	第1通道对应D2，第1通道对应D2，第2通道对应D3，以此类推；
	第7通道的寄存器地址即为D8。

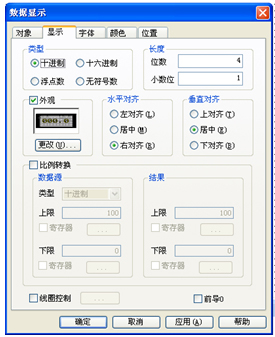

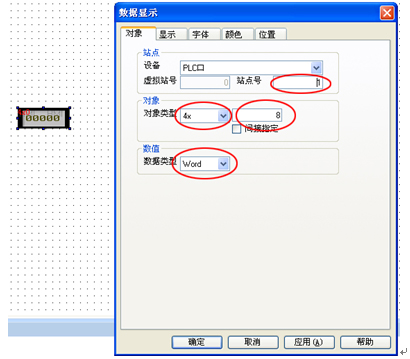

•	添加触摸屏监控对象。

	站点号：即模块地址
	对象类型：D寄存器选择4x寄存器地址填8



•	将内容下载至触摸屏，并根据触摸屏说明书，连接M6032T温度采集模块与触摸屏的485接口。
•	至此，完成了模块与触摸屏的所有设置，接入信号后通电即可在触摸屏上显示第7通道的温度值。

5、

建议

M6032T适合与触摸屏等主控设备组网形成温度监测系统，也可使用同样方法使用

M6001T/M6001R/M6002与触摸屏建立温度检测+PID控温系统。
