原创.基于ModbusRTU协议的温度采集模块与西门子PLC S7-200的连接

1、

概述

本文简要介绍市面上广泛使用的西门子S7-200型PLC与执行ModbusRTU协议的从设备如何进行连接，配于实例希望能给使用PLC的电气工程技术人员实际性参考。

2、

硬件连接

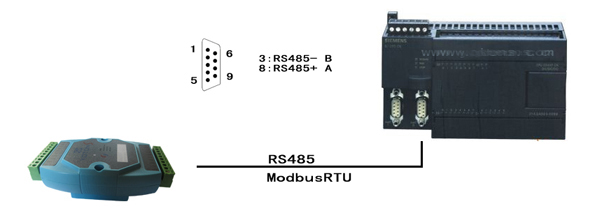

温度采集控制模块与西门子PLC的连接图

3、

配置ModbusRTU主站(S7-200PLC)

西门子提供 MBUS_CTRL 及 MBUS_MSG 两个组件库可完成对通用ModbusRTU从站设备的读写控制。

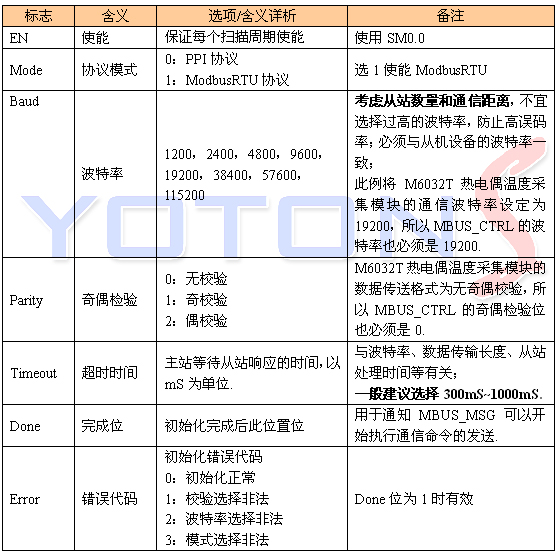

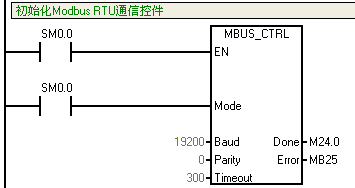

3.1、	调用MBUS_CTRL完成主站初始化

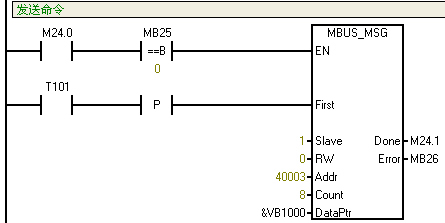

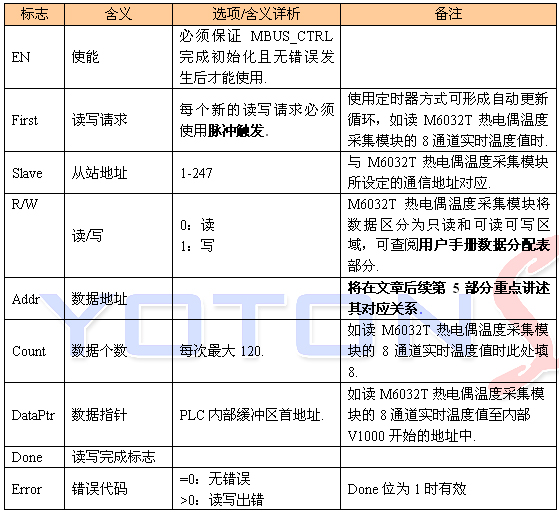

3.2、	调用MBUS_MSG进行通信读写



3.3、	为库指令分配存储区
	在CPU的V数据区中为库指令分配存储区（Library Memory），Master指令库需要一个284个字节的全局V存储区。

4、

配置ModbusRTU从站（M6032T热电偶温度采集模块）

ModbusRTU 从站侧主要需配置的参数：

A、通信地址

B、通信波特率

使用 MMSF 软件（下载地址：http://www.yotons.com/service.html）

可以快速完成对 M6000 系列中各种模块的参数配置：

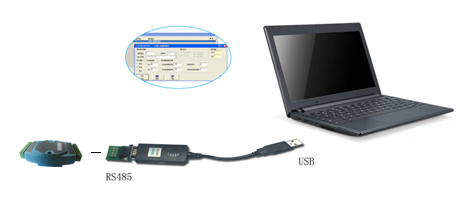

温度采集模块通信配置连线图

5、

PLC与M6032T热电偶温度采集模块的数据地址（即寄存器地址）对应关系

根据M6032T热电偶温度采集模块的用户手册数据分配表部分可知，

此型号的模块使用M（位）、D（整数）型两种寄存器，

每种寄存器分配表中在只读寄存器前标记 * 号以示是否可写。

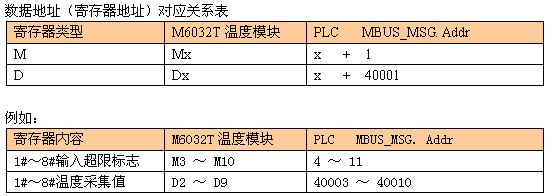

与西门子PLC的通信寄存器地址对照表

6、

总结与建议

ModbusRTU通信控制组件可快速实现200PLC与各种ModbusRTU从站数据交换，实现功能更强的控制系统，关于多从站的循环读写可使用间接数据予以实现，这不在本文的讨论范围。

声明：文章中提及“西门子”及相关的PLC图片非我公司产品，图片取至网络，此处仅为方便文章展示用，如有侵权请通知删除。

相关链接：

A 、MMSF温度模块配置软件（下载地址：http://www.yotons.com/service.html）

B 、基于ModbusRTU的200PLC主站程序（请与经销商或客服咨询）

C 、M6032T热电偶温度采集模块的相关资料（地址：http://www.yotons.com/M6032T.html）
